Airbus A321 LR & XLR

Flugmechanik, Verbräuche, Betriebskosten, Umwelt

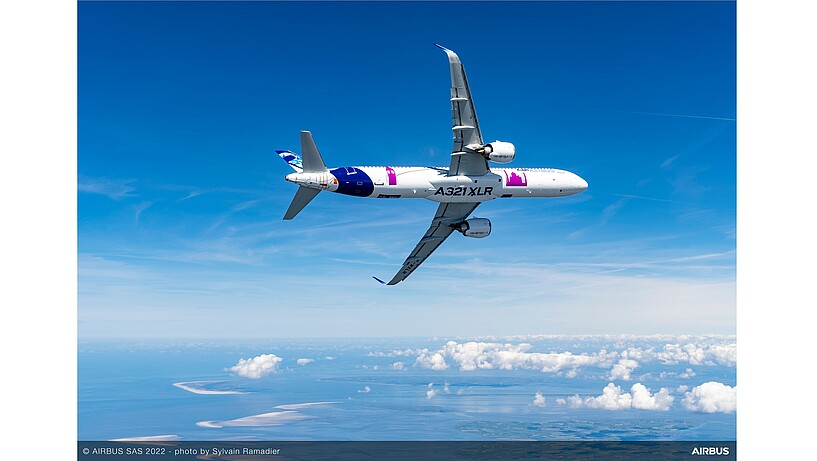

Am 15.06.2022 hatte die Langstreckenversion des Airbus A321 XLR ihren Erstflug ausgehend von Hamburg-Finkenwerder. Die Auslieferung der ersten Maschine verschiebt sich aber von Ende 2023 auf Anfang 2024. Hintergrund sind Schwierigkeiten bei der Zulassung. Am Department Fahrzeugtechnik und Flugzeugbau verfolgen wir aktuelle Entwicklungen in der Luftfahrt. Daher wurde bereits im Dezember 2021 eine Bachelorarbeit mit dem Thema "Direct Operating Costs, Fuel Consumption, and Layout of the Airbus A321LR" abgegeben, die auch schon auf die Version XLR eingeht. Über die Online-Zeitschrift Airliners.de wurden die Ergebnisse jetzt einem größeren Leserkreis zugänglich gemacht. Hier die Kurzfassung des Artikels.

Höher, schneller und vor allem weiter! Das war die Motivation aus den Anfängen der Fliegerei. Erst ging es um die Überquerung des Ärmelkanals, dann um die Überquerung des Atlantiks. Reichweiten begeistern heute wieder. Beim Airbus A321 Neo steht LR für "Long Range". Doch es soll noch weiter gehen. Der neue Airbus A321 XLR kann von New York nach Rom fliegen oder von London nach Miami, so erklärt es Airbus. Doch wie sieht es aus mit Kraftstoffverbrauch, Betriebskosten und Umweltauswirkungen?

Die Breguet'sche Reichweitenformel

Fangen wir mal ganz am Anfang an mit einer Formel aus der Vorlesung Flugmechanik. Die Reichweite von Flugzeugen kann man natürlich berechnen. Von den vielen Formeln ist die Breguet'sche Reichweitenformel am berühmtesten. Genau genommen gilt die Formel für Jets im Reisesteigflug (cruise climb) bei konstanter Fluggeschwindigkeit. Die Formel wurde nicht von Louis Charles Breguet erdacht, sondern ehrenhalber nach ihm benannt.

Darin ist E die Effizienz der Aerodynamik ausgedrückt durch die Gleitzahl (das Verhältnis von Auftrieb und Widerstand). V ist die Fluggeschwindigkeit, c steht hier für den spezifischen Verbrauch (consumption), g ist die Erdbeschleunigung (9,81 m/s²). Die Massen sind mit m bezeichnet. Die Masse des Flugzeugs verringert sich während des Fluges von der Startmasse (take-off) zur Landemasse (landing) durch Kraftstoffverbrauch.

Die Gleichung enthält nur ein Masseverhältnis, keine absolute Masse. Das bedeutet, dass man gleich gut sowohl mit großen als auch mit kleinen Flugzeugen hohe Reichweiten erreichen kann. Die Statistik zeigt, dass es eher die großen Flugzeuge sind, die große Reichweiten haben. Das liegt aber nur daran, dass im Hub-and-Spoke-System aus Gründen der Wirtschaftlichkeiten zwischen den Hubs große Flugzeuge eingesetzt werden. Bei den Point-to-Point-Verbindungen können auch kleine Flugzeuge zum Einsatz kommen. Das geht nach der Flugphysik genauso gut.

Das Massenverhältnis steht im Logarithmus (ln). Wenn ein Flugzeug bei einem Flug die Hälfte seiner Masse als Kraftstoff verliert, dann ist das Massenverhältnis 2 und der natürliche Logarithmus davon ist 0,69.

Natürlich wird die Reichweite größer, wenn man mehr Kraftstoff mitnimmt. Dafür werden bei Airbus die Zusatztanks gebaut. Es geht aber nicht um die absolute Kraftstoffmasse, sondern um den Kraftstoffanteil, also um die Kraftstoffmasse (Index F wie fuel) bezogen auf die Startmasse (Index TO). Um es einfach zu machen schreibe ich die Formel komplizierter. So dass wir den Kraftstoffanteil deutlich sehen.

Die Reichweite steigt also mit dem Kraftstoffanteil. Dann gibt es noch einen "Zusatzterm", einen Bruch, der oben im Zähler den Logarithmus (ln) enthält. Durch diesen Zusatzterm erhält man so etwas wie einen Reichweitenbonus. Den Bonus gibt es für einen hohen Kraftstoffanteil. Wenn ein Flugzeug z. B. auf einem Langstreckenflug 50 % an Gewicht verliert durch Kraftstoffverbrauch, dann fliegt es am Ende des Fluges leicht und mit weniger Widerstand. Im Beispiel ist der Bonus dann der Faktor 1,38. Die relative Kraftstoffmasse erhöht sich dadurch in ihrer Wirkung von 50 % = 0,5 auf den Wert 0,5 mal 1,38 also auf 0,69. Das ist die gleiche Zahl, die wir oben schon erhalten hatten.

Nur für diejenigen, die sich mit dem "Bonusfaktor" weiter beschäftigen wollen: Bei einem Kraftstoffanteil von 0 % ist der Bonusfaktor eins. Durch den Bonusfaktor wird dann nichts erhöht, denn es ist kein Kraftstoff vorgesehen, es wird kein Kraftstoff verbraucht und das Flugzeug wird nicht leichter. Ein sehr hoher Kraftstoffanteil nahe 100 % kommt in der Praxis nicht vor. Also erübrigen sich Fragen dazu.

Die Breguet'sche Reichweitenformel für Jets enthält im Zähler die Fluggeschwindigkeit. "Super" könnte man denken, "wenn wir nur so schnell fliegen wie mit der Concorde, dann kommen wir richtig weit. Wenn wir schnell fliegen, dann sind wir schon am Ziel bevor der Tank leergelaufen ist!"

Nein, so ist es natürlich nicht. Der Verbrauch pro Zeit steigt mit der Geschwindigkeit. Die Geschwindigkeit ist bei Jets nur in der Formel enthalten, weil sich bei ihnen der spezifische Kraftstoffverbrauch auf den Schub bezieht und nicht wie bei Propellerflugzeugen auf die Leistung. Die Reichweitengleichung für Propellerflugzeuge enthält die Geschwindigkeit daher nicht.

Für Jets und für Propellerflugzeug kann man die Größen V (soweit vorhanden), c und g zusammenfassen und erhält je nach Flugzeug einen Wert von etwa 1500 km. Soweit fliegt ein Flugzeug wenn die Gleitzahl den Wert 1 hätte, wenn das Flugzeug nur aus Kraftstoff bestünde und wenn wir den Reichweitenbonus unberücksichtigt lassen. Bei einer Gleitzahl, E von 20 kämen wir 30000 km weit (diese Zahl wird Breguetfaktor genannt), mit 50 % relativer Kraftstoffmasse nur 15000 km, mit "Bonus" aber 20700 km weit – also halb um die Erde.

Das Nutzlast-Reichweitendiagramm

An dieser Stelle müssen wir auch über die Nutzlast nachdenken. Ein Passagierflugzeug besteht im besten Fall nur zu 45 % aus Betriebsleermasse. Bei 50 % Kraftstoffanteil blieben nur noch 5 % für die Nutzlast. Soll mit einem Flugzeug Geld verdient werden, dann darf man den Kraftstoff nicht fast ausschließlich dazu nutzen, um Metall und Kunststoff zu bewegen.

Der Kraftstoffanteil muss gesenkt werden, um den Anteil der Nutzlast zu erhöhen. Das geht am einfachsten durch geringere Reichweiten. Der Kraftstoffanteil kann auch durch bessere Technik verringert werden. Das ist bekanntlich nicht einfach. Weiterhin sollte durch Leichtbau der Betriebsleermassenanteil gesenkt werden.

Die Vorstellung, dass man nur immer größere Tanks einbauen müsste und dann würde man immer weiter kommen, funktioniert so nicht, weil das Flugzeug dann auch schwerer wird. Wir sind hier gedanklich von unserer Alltagserfahrung mit dem Auto geleitet. Das Auto ist schwer im Vergleich zum Kraftstoff im Tank. Ob wir mit dem Tank voll oder fast leer fahren macht für uns keinen messbaren Unterschied. Wenn wir noch einige Kanister Kraftstoff im Kofferraum mitnehmen, dann fahren wir auch entsprechend (proportional) weiter.

Traumhaft für Reichweitenrekorde wäre ein Tanklastwagen, der den Kraftstoff aus dem großen Tank nimmt. Der Tanklastwagen würde dann natürlich keine nennenswerte Nutzlast mehr befördern, aber weit kommen. Wenn ein LKW ein Kilogramm Diesel pro Tonne Gesamtmasse verbraucht auf 100 km, dann käme der LKW auf einen Breguetfaktor von 100000 km. Bei 60 % Kraftstoffanteil des Tanklastwagens wäre das eine Reichweite von 60000 km und mit "Bonus" (1,53)  91000 km. Jetzt verstehen wir auch, warum nur hochpreisige Güter mit dem Flugzeug transportiert werden. Das Flugzeug verbraucht mehr als der LKW pro Kilogramm Nutzlast.

Zurück zum Flugzeug. Es besteht die Möglichkeit wahlweise mehr Kraftstoff oder mehr Nutzlast mitzunehmen. Der Zusammenhang wird im Nutzlast-Reichweitendiagramm dargestellt.

Das Nutzlast-Reichweitendiagramm zeigt die Möglichkeiten für den Flugbetrieb auf. Deutlich wird auch, welche Möglichkeiten zur Modifikation eines Flugzeugs durch den Hersteller bestehen.

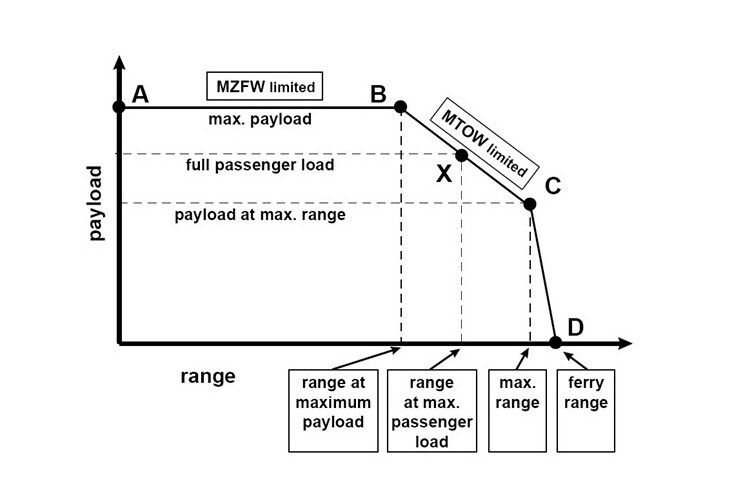

Das Nutzlast-Reichweitendiagramm (Payload-Range-Diagram) erklärt (Scholz 2015)

Das Diagramm gilt für ein Flugzeugmuster, mit einem Triebwerkstyp, eine Reiseflugmachzahl und definierte Kraftstoffreserven. Bei größeren Passagierflugzeugen wird davon ausgegangen, dass der Ausweichflugplatz 200 NM entfernt ist.

Im Diagramm wird die Reichweite (range) horizontal aufgetragen. Vertikal wird die Nutzlast (payload) aufgetragen. Auf sehr kurzen Flugstrecken wird insgesamt wenig Kraftstoff verbraucht und die Nutzlast könnte theoretisch extrem hoch gewählt werden. Diese unsinnige Möglichkeit wird jedoch abgeschnitten durch das Maximum Zero Fuel Weight (MZFW). Im Diagramm ist das zwischen den Punkten A und B sichtbar. Durch das MZFW werden die Strukturlasten begrenzt, was dem Leichtbau zugutekommt.

Zwischen den Punkten B und C besteht die Möglichkeit Nutzlast gegen Kraftstoff (und damit Reichweite) auszutauschen. Dabei darf das Maximum Takeoff Weight (MTOW) nicht überschritten werden. Am Punkt C ist der Tank voll. Weniger Nutzlast kann nicht mehr gegen mehr Kraftstoff eingetauscht werden.

Die Linie B-C könnte nach rechts oben verschoben werden, wenn das MTOW des Flugzeugs durch den Hersteller erhöht wird. Dadurch steigen aber die Lasten, was Verstärkungen an der Struktur erfordern würde. Die Verstärkungen erhöhen die Betriebsleermasse, was die Nutzlast wieder etwas reduziert. Airbus vergrößert bei der A321 LR/XLR durch Zusatztanks die Kraftstoffmasse. Dadurch wird die Gerade B-C nach rechts unten über den Punkt C hinaus verlängert.

Zwischen den Punkten C und D wird die Reichweite noch etwas gesteigert, weil mit weniger Nutzlast und somit leichter geflogen wird. Am Punkt D wird ohne Nutzlast geflogen. Hier kann kein Geld verdient werden, aber ein Flugzeug könnte so einen langen Überführungsflug (ferry flight) machen.

Die maximale Nutzlast ist höher als es für die Beförderung der Passagiere mit Gepäck bei maximaler Bestuhlung erforderlich ist. Das ermöglicht den Transport von Zusatzfracht. Der wirtschaftlichste Punkt für den Flugbetrieb ist der Punkt B. Wenn eine Airline an Zusatzfracht nicht interessiert ist, dann ist Punkt X die maximale wirtschaftliche Reichweite.

Übrigens kann der Kraftstoffverbrauch eines Flugzeugs aus dem Nutzlast-Reichweitendiagramm an der Geraden B-C abgelesen werden. Es wird deutlich, wieviel Kilogramm Nutzlastabnahme (oder Kraftstofferhöhung) zu wie vielen Kilometern zusätzlicher Reichweite führt. Das ergibt den Verbrauch in Kilogramm pro Kilometer.

Ein Nutzlast-Reichweitendiagramm ist für die meisten Passagierflugzeuge veröffentlicht in den Dokumenten, die Flugzeughersteller den Flughäfen zur Verfügung stellen. Bei Airbus sind es die Dokumente mit dem Namen "AIRCRAFT CHARACTERISTICS – AIRPORT AND MAINTENANCE PLANNING". Das Dokument für den Airbus A321 ist archiviert als https://perma.cc/3HL8-86BT.

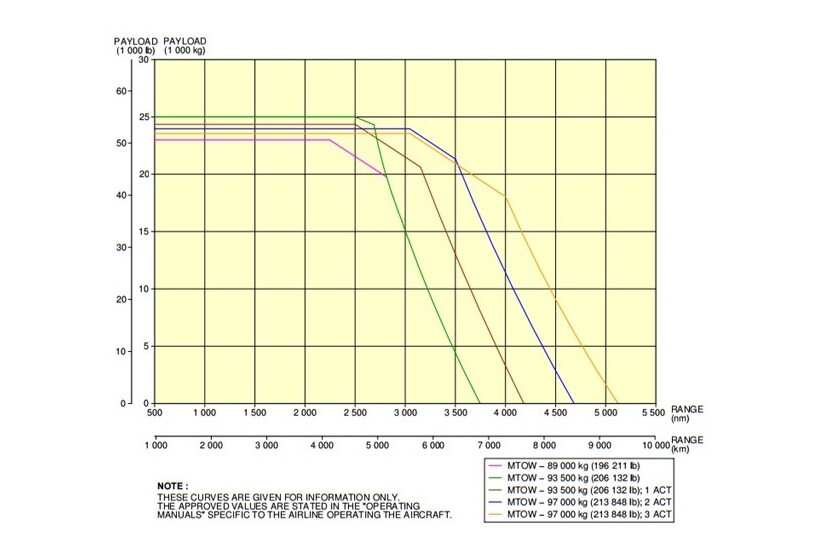

Das Nutzlast-Reichweitendiagramm für die verschiedenen Versionen der A321neo (Airbus 2020).

Am Beispiel des Nutzlast-Reichweitendiagramms von Airbus können weitere Erkenntnisse abgelesen werden. Das Nutzlast-Reichweitendiagramm wird i.d.R. einfach so gezeichnet, dass es aus Geraden zusammengesetzt wird. An der grünen Linie (93,5 t) wird deutlich, dass die Linien bei genauer Rechnung und Darstellung eine schwache Krümmung aufweisen.

Im Vergleich der lila Linie (89 t) und der grünen Linie (93,5 t) wird deutlich, dass die Linie B-C nach oben rechts verschoben wird mit steigendem MTOW. Das geht so weit, bis die Linie A-B und die Linie C-D zusammentreffen. Die Punkte B und C sind dann identisch.

Wenn bei gleicher Abflugmasse Zusatztanks eingebaut werden, dann verringert deren Leermasse die Nutzlast. Das wird deutlich im Diagramm bei der maximalen Nutzlast (horizontale Linie A-B) und dort, wo es zu einer Begrenzung durch MTOW kommt (Linie B-C).

Wenn der Punkt C zu höheren Reichweiten (horizontal) verschoben werden soll, dann ist eine Erhöhung des MTOW und zusätzlich eine Vergrößerung des Tanks notwendig.

Flugzeuge werden so entworfen, dass sie den Kraftstoff zuerst in den Flügeln aufnehmen. Wenn mehr Volumen erforderlich ist, dann kommt der Flügelmittelkasten hinzu, wie es standardmäßig bereits bei allen Flugzeugen der A320-Familie der Fall ist. Weiterer Kraftstoff kann in den Leitwerken untergebracht werden, was auch die Anpassung des Flugzeugschwerpunktes während des Fluges erlaubt. Die A321 nutzt die Leitwerke nicht. Es werden Zusatztanks im Frachtraum genutzt. Die LR nutzt bis zu drei Additional Center Tanks (ACT). Die XLR nutzt einen großen Rear Center Tank (RCT) der hinter dem Fahrwerkschacht positioniert ist. Optional gibt es zusätzlich einen kleineren Zusatztank vor den Flügeln.

Das erweiterte Nutzlast-Reichweitendiagramm der A321 XLR aus der Bachelorarbeit zeigt zwischen der Linie für die Nutzlast (blau) die Kraftstoffmasse (bis zur gelben Linie). Die maximale Abflugmasse (MTOW) ist die obere Grenze der Massen.

Der Kraftstoffverbrauch

Selbst dann, wenn kein Nutzlast-Reichweitendiagramm gegeben ist kann aus wenigen öffentlichen Daten mit guter Näherung der Kraftstoffverbrauch errechnet werden. Es werden vier Zahlen benötigt: die maximale Abflugmassen (MTOW), die Masse des voll beladenen Flugzeugs ohne Kraftstoff (MZFW), die maximale Reichweite (R) bei voller Beladung (also bei MZFW) und die Anzahl der Sitzplätze (SP). Damit ist dann

           (MTOW – MZFW) / (R . SP) . 100 = Verbrauch



Beispiel Airbus A321XLR:

           (101000 kg – 74374 kg) / (6750 km . 180) . 100 = 2,2 kg pro 100 km und Sitz

Bei einer Dichte von Kerosin von 0,8 kg/l sind das 2,75 l pro 100 km und Sitz.

Der so einfach errechnete Verbrauch fällt etwas zu hoch aus (vergleiche mit dem Diagramm unten), weil die Kraftstoffreserven als verbraucht angenommen werden. Der Vergleich zwischen zwei Flugzeugen ist auf jeden Fall gut möglich.

Genauer geht es, wenn die Kraftstoffreserven korrekt berücksichtigt werden und die anfänglich hohen Verbräuche durch Start und Steigflug. Die Energie, die das Flugzeug durch seine Höhe gespeichert hat kann nicht vollständig im Sinkflug genutzt werden, etwa dann, wenn Geschwindigkeitsbremsen (Spoiler) gefahren werden. Die Rechnung wird für alle Reichweiten durchführt. Es wird beachtet, dass bei großen Reichweiten wegen der begrenzten Nutzlast nicht alle Sitze belegt werden können. Mit diesen Überlegungen ergeben sich die Kraftstoffkurven des A321 XLR berechnet in der Bachelorarbeit aus dem Nutzlast-Reichweitendiagramm und dem Werkzeug unter https://doi.org/10.7910/DVN/2HMEHB (Excel-Datei vom 01.07.2021, Scholz).

Es fällt auf, dass der Kraftstoffverbrauch stark von der Flugstrecke abhängt. Über einen weiten Einsatzbereich (bei mittlerer Flugstrecke) ist der Kraftstoffverbrauch vergleichsweise konstant. Der Kraftstoffverbrauch pro Sitzplatz steigt stark an, wenn sehr kurze oder für das Flugzeug sehr lange Strecken geflogen werden. Auf kurzen Strecken kann der Verbrauch hoch sein. Im Beispiel ist der Verbrauch bei 500 km doppelt so hoch wie der minimale Verbrauch des Flugzeugs. Der Verbrauch sinkt mit der Anzahl der Personen an Bord. Ab einer Reichweite der Nutzlast maximaler Passagierzahl (Punkt X) steigt der Verbrauch an, weil für diese Flüge nicht mehr alle Plätze besetzt werden können. Im Bild gehen die Linien unterschiedlicher Passagierzahlen an verschiedenen Stellen in die braune Linie über, die zunächst für 240 Passagiere steht bei großen Reichweiten aber eine entsprechend kleinere Passagierzahl meint.

Ein vollbesetzter PKW mag pro Person auf geringere Verbräuche kommen. Erstaunlich ist aber doch, dass ein Passagierflugzeug solche geringen Verbräuche pro 100 Kilometer bei so hohen Geschwindigkeiten erreicht. Die hohen Geschwindigkeiten ermöglichen andererseits auch lange Strecken in begrenzt verfügbarer Zeit zurückzulegen. Das führt dann zu hohen absoluten Verbräuchen und großen ökologischen Fußabdrücken.

Die Betriebskosten

Direct Operating Costs (DOC) wurden berechnet für Airbus A321LR, A321XLR und A330‑9neo. Durch den A330‑9neo in der Rechnung kann mit einem größeren Flugzeug verglichen werden. Drei DOC-Missionen werden verglichen mit Flugstrecken von 5600 km, 6500 km und 7400 km. Der Rechnung liegt die TU Berlin Methode zugrunde. Kostenelemente der Methode sind Kapitalkosten (Abschreibung), Gebühren (Handling, Landegebühren, Flugsicherungsgebühren), Kosten der Crew, Wartungskosten und Kraftstoffkosten.

Zunächst noch einmal zum Kraftstoffverbrauch. Gezeigt ist der Verbrauch der drei genannten Flugzeuge im Vergleich bei dichter Kabinenbestuhlung und herausgehoben der Verbrauch für die im Folgenden zu untersuchenden DOC-Missionen. Es handelt sich um drei moderne Flugzeuge. Man kann das Ergebnis so zusammenfassen. Wenn große Reichweiten möglich sein sollen, so muss auf kürzeren Strecken dafür ein etwas höherer Verbrauch in Kauf genommen werden.

Die Betriebskosten pro Flug sind bei der A330-9neo natürlich höher. Das liegt einfach daran, dass das Flugzeug größer ist. Solange das Flugzeug vollbesetzt ist, sind die errechneten Sitzkilometerkosten (seat-mile-costs) wichtig. Hier ergeben sich fast durchgehend gleiche Werte, sowohl über die Flugzeuge als auch über die verschieden langen Flugstrecken. Die absoluten Ergebnisse der Methode sind nicht grob falsch, aber aufgrund der vielen Erfahrungsfaktoren in der DOC-Methode nur mit Vorsicht anzuwenden.



Die Umweltwirkung

Um die Umweltwirkung eines Passagierflugzeuges zu bewerten wurde ein "Ecolabel for Aircraft" entwickelt (http://ecolabel.ProfScholz.de). Das Label ist dem Energielabel der EU nachempfunden und ist u.a. von den Kühlschränken bekannt. Die Bewertung in A bis G und das "Overall Rating" werden im Vergleich mit aktuellen Passagierflugzeugen und Triebwerken aus einer großen Datenbasis ermittelt. Der Airbus A321LR schneidet als Flugzeug mit modernen Triebwerken gut ab.



Fazit

Beim Anblick des komfortablen Kabinenlayouts mit wenigen Passagieren wie bei JetBlue  kam bei einigen Beobachtern die Idee auf, dass A321LR und A321XLR die kommunizierten Reichweiten womöglich nur aufgrund verringerter Nutzlast schaffen. Das ist nicht der Fall.

Wegen der Zusatztanks in Verbindung mit der Erhöhung der Abflugmasse werden große Reichweiten auch mit voller Kabine erreicht. Die meisten Airlines nutzen eine übliche enge Bestuhlung.

Beim Airbus A380 wurde beobachtet, dass ein großes Flugzeug gelegentlich nicht voll wird. Das war ein Grund für die wirtschaftlichen Probleme des A380. Mit A321LR und A321XLR geht Airbus jetzt den entgegengesetzten Weg und bietet ein für lange Strecken eher kleines Flugzeug an.

Ein Kostenvorteil durch Größe (Economy of Scale) fällt weg. Wenn eine zweiköpfige Cockpitbesatzung mehr Passagiere gleichzeitig befördert, dann ist das ein Vorteil. Ebenso ist der spezifische Verbrauch von großen Strahltriebwerken geringer als der von kleinen Strahltriebwerken.

Aber nicht bei allen Kostenelementen kann so eingespart werden. Auf der Einnahmenseite ist positiv, dass Direktverbindungen tendenziell höhere Erlöse einbringen als Umsteigeverbindungen. Für Kunden, die die großen Reichweiten nicht benötigen bleibt die Standardvariante die beste Wahl.

Von "Zero Emission" oder "Net Zero" sind LR und XLR noch weit entfernt, aber im Vergleich mit anderen Flugzeugen steht eine A321neo mit Blick auf das "Ecolabel for Aircraft" auch als LR oder XLR nicht schlecht da



Quelle und Leseempfehlung

FONSECA, Diego, 2021. Direct Operating Costs, Fuel Consumption, and Layout of the Airbus A321LR. Bachelor Thesis. Hamburg University of Applied Sciences, Aircraft Design and Systems Group (AERO). Available from: https://nbn-resolving.org/urn:nbn:de:gbv:18302-aero2021-12-06.014.

SCHOLZ, Dieter, 2022-08-02: Airbus A321 LR & XLR – Flugmechanik, Verbräuche, Betriebskosten, Umwelt. In: airliners.de. Available from: https://www.airliners.de/hintergrund-airbus-a321-lr-xlr-flugmechanik-verbraeuche-betriebskosten-umwelt/65752

Hier archiviert (und für alle sichtbar):

https://perma.cc/7T2U-GHPG und https://perma.cc/VV9T-YL9Y (als PDF)

Text: Prof. Dr. Dieter Scholz
