Einrichtungen

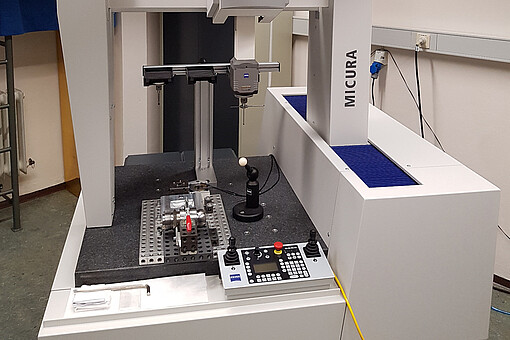

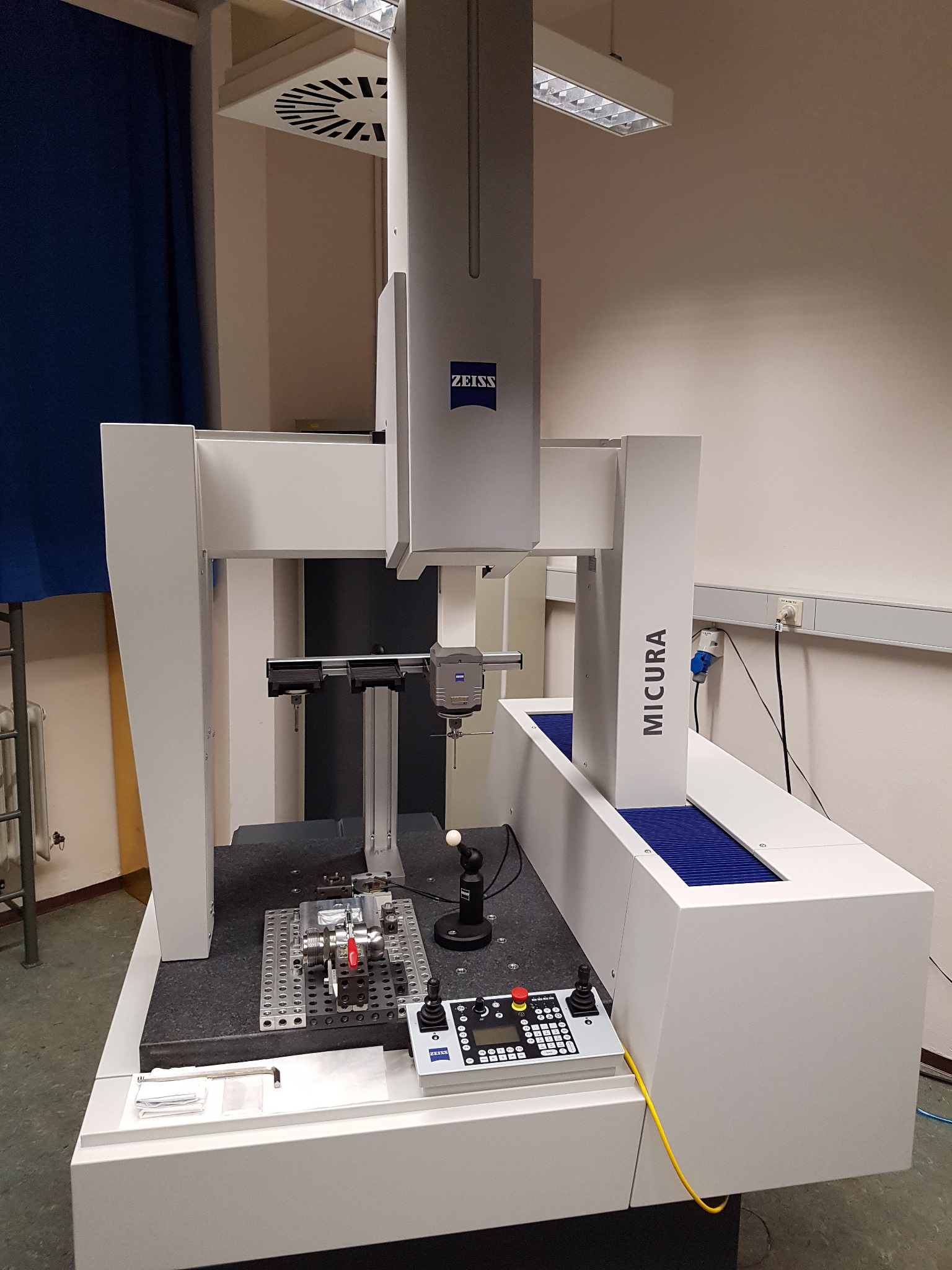

Koordinatenmessmaschine Zeiss Micura
Technische Daten:
- Messbereich 500x500x500mm (X/Y/Z)
- Messunsicherheit
- MPEE0 = 0,7µm + L/400mm (max. Längenmessabweichung)
- MPLR0 = 0,55 µm (max. Wiederholspannweite)
- MPEPFTU =0,8 µm (max. Einzeltaster Formabweichung)
- Messkopf Vast XT Gold (aktives Scanning; Messkraft einstellar)
- Software: Zeiss Calypso
Nutzung in der Lehre:
- NC-Prozesskette (FtTL)
- Koordinatenmesstechnik (FtTL für Mechatroniker)
- Koordinatenmesstechnik (PML)
Standort: Berliner Tor 21, Raum 025a

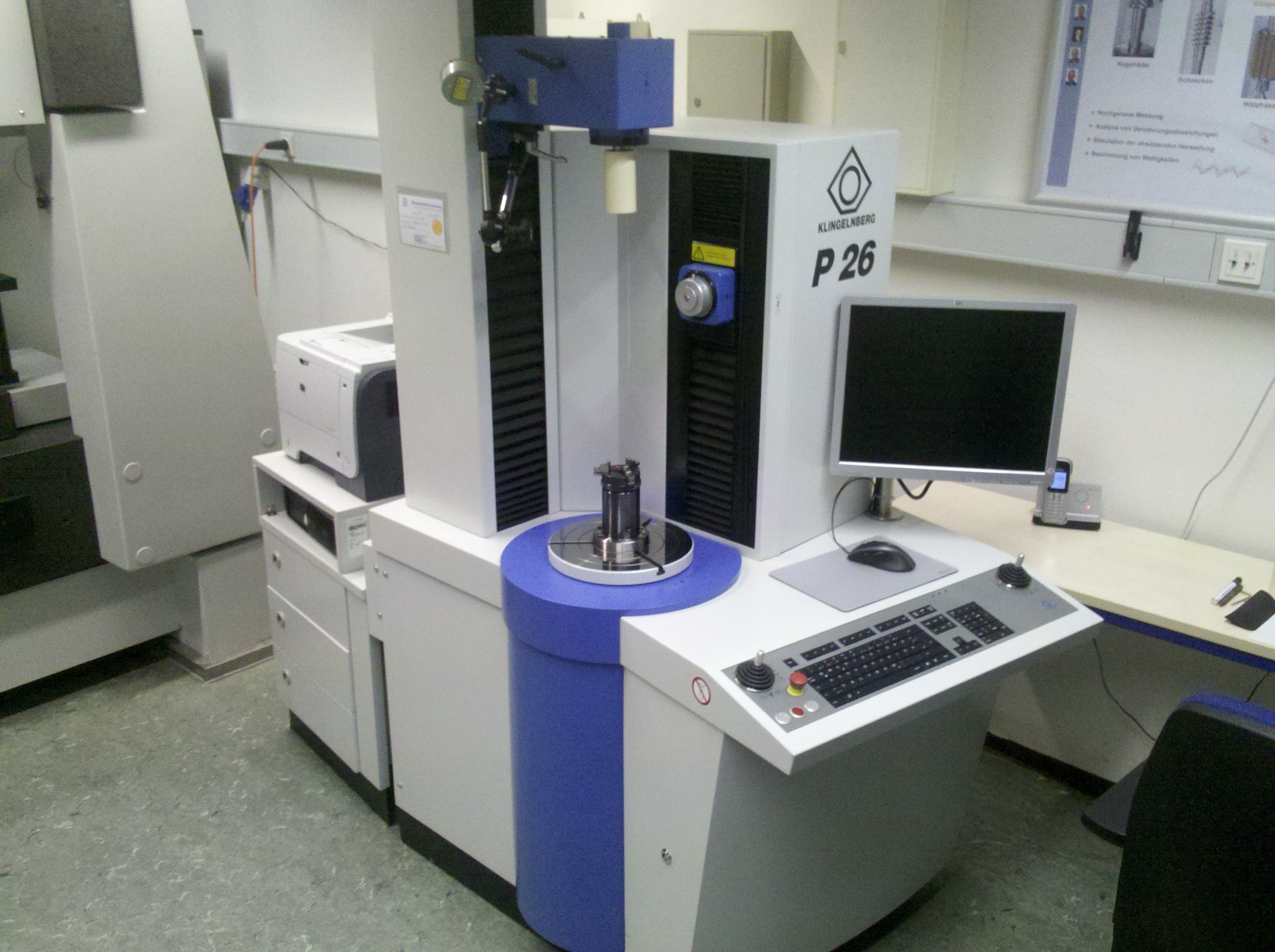

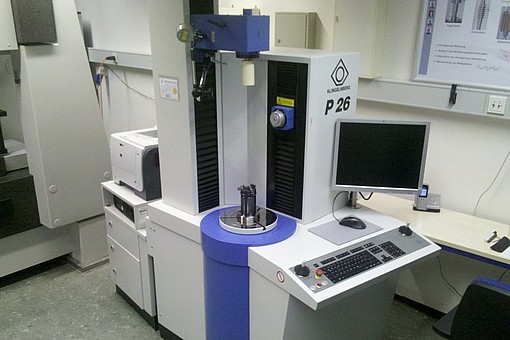

Zahnradmessmaschine KLINGELNBERG P26
Technische Daten:
- 4 Messachsen
- K3D-Tastsystem (Klingelnberg 3D-Tastsystem)
- Auflösung <0,01µm
- Messkraft 0,75N
- Ständer mit Gegenspitze
- Werkstück Drehantrieb
- 3-Achs-Linearantrieb zur Positionierung des K3D-Tastsystems
- CNC-Steuerung
- Messunsicherheit
- Profilmessung (VDI / VDE 2612 Mai 2000 (Blatt 1 und 2))
- Messunsicherheit (k=2), bezogen auf die Profil-Winkelabweichung:
fH α = ±1,5 - ±2,5 µm - Messunsicherheit (k=2), bezogen auf die Profil-Gesamtabweichung:
F α = ±2,0 - ±3,0 µm
- Messunsicherheit (k=2), bezogen auf die Profil-Winkelabweichung:
- Flankenlinienmessung (VDI / VDE 2612 Mai 2000 (Blatt 1 und 2)
- Messunsicherheit (k=2), bezogen auf die Flankenlinien-Winkelabweichung: fH β = ±1,5 - ±3,0 µm / 100 mm
- Messunsicherheit (k=2), bezogen auf die Flankenlinien-Gesamtabweichung: F β = ±2,5 - ±4,5 µm / 100 mm
- Teilungsmessung (VDI / VDE 2613 Dezember 2013)
- Messunsicherheit (2 σ Limit) bezogen auf den Summenteilungsfehler: FP = ± 1,0 µm
- Profilmessung (VDI / VDE 2612 Mai 2000 (Blatt 1 und 2))
Nutzung in der Lehre:
- Zahnradmesstechnik (PML)
- Modul: Verfahren und Anlagen der Getriebeproduktion
Nutzen in der Forschung:
- Drittmittelprojekt:
Standort: Berliner Tor 21, Raum 025a

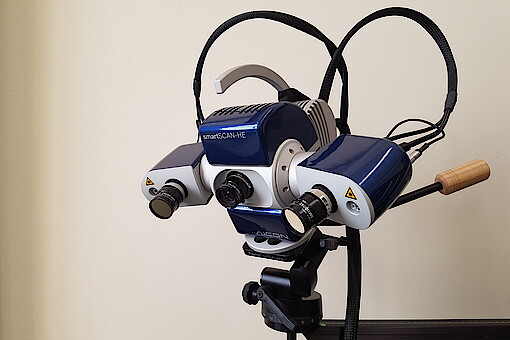

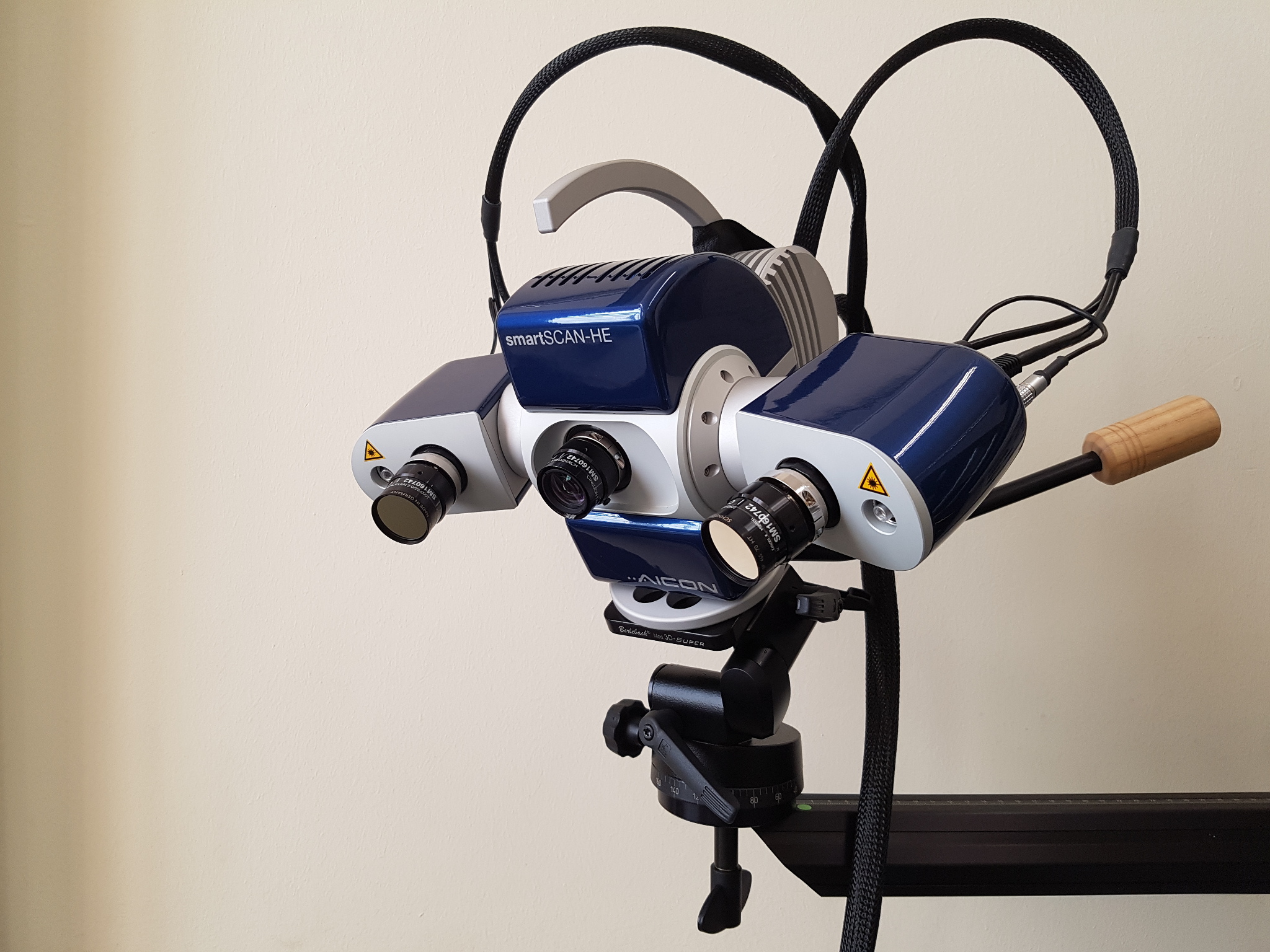

Streifenlichtprojektionsscanner AICON Smartscan HE
Technische Daten:
- Stereoscan mit 2x8MP Kameras
Triangulations- winkel: 27° | Triangulations- winkel: 32.5° | Triangulations- winkel: 32.5° | |
Basislänge: 470 mm | Basislänge: 240 mm | Basislänge: 240 mm | |
Arbeits- abstand: 1000 mm | Arbeits- abstand: 370 mm | Arbeits- abstand: 370 mm | |
Messfeld | M - 650 mm | S - 250 mm | S - 75 mm |
Messfeldgröße | 525 x 400 mm | 210 x 160 mm | 65 x 50 mm |
Messtiefe | 330 mm | 130 mm | 40 mm |
X, Y Auflösung | 159 μm | 64 μm | 20 μm |
Merkmalgenauigkeit | 42 μm | 14 μm | 8 μm |
Software:
- OPTOCAT (Hardwaresteuerung des Scanners)
- Polyworks IMInspect (Messprogramm)
- Polyworks IMEdit (Bearbeitung von Polygonmodellen)
Nutzung in der Lehre:
- Digitale Messtechnik (FtT-L Mechatronik)
- 3D Digitalisierung (QM)
Standort: Berliner Tor 21, Raum 107

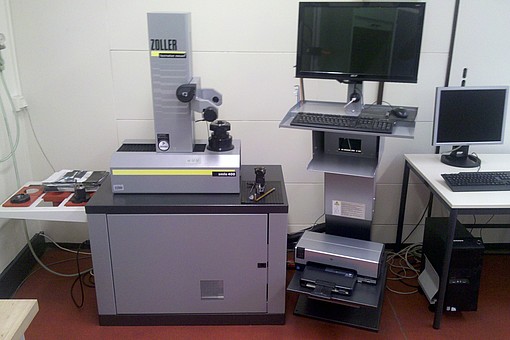

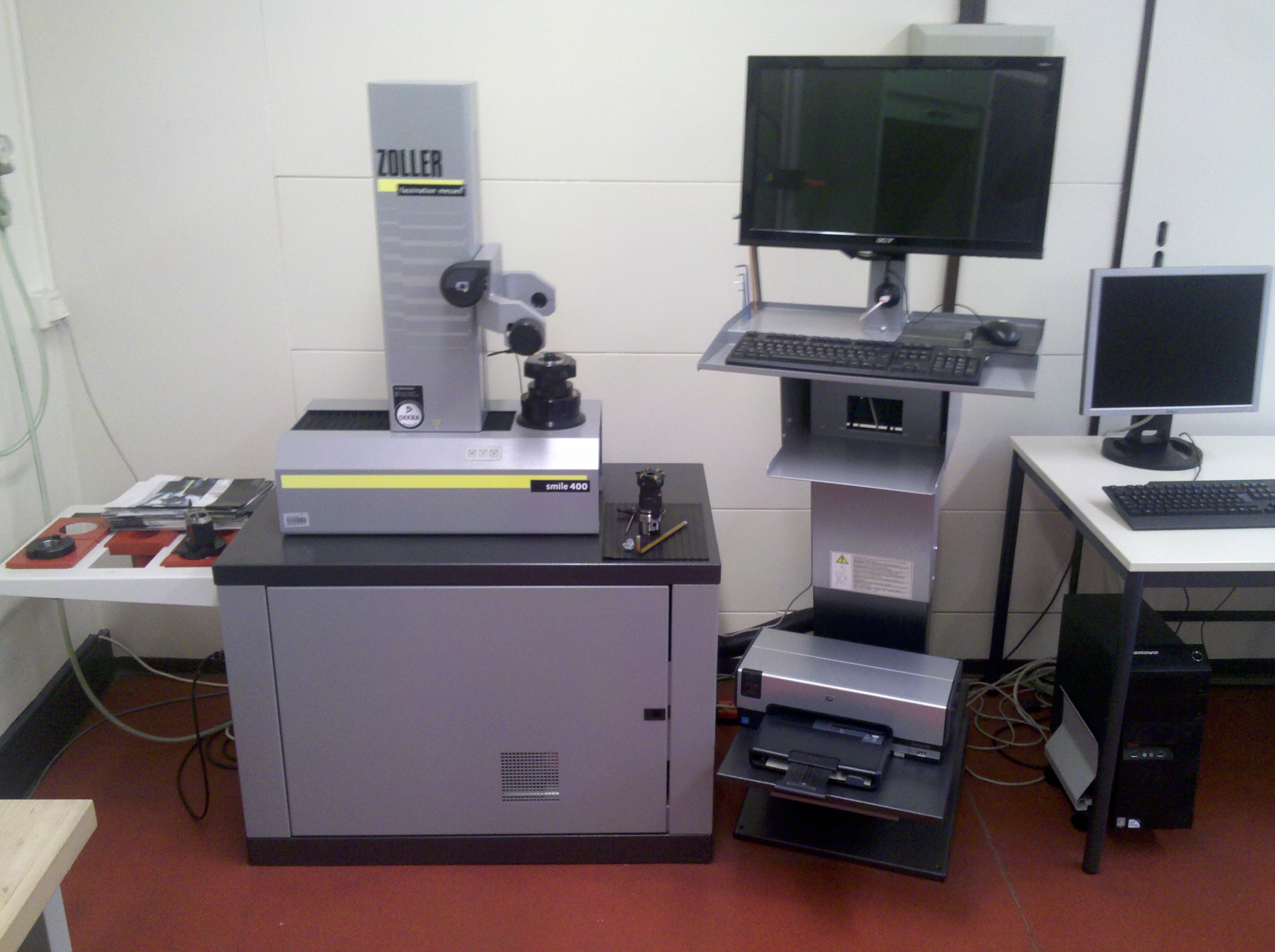

Werkzeugvoreinstellgerät ZOLLER smile II
Technische Daten:
- Messbereich 200x400x400mm (X/Z/D)
- Bildverarbeitungssoftware/Messprogramm Pilot 3.0
- Autofocus
- ROD-Geber
- Hochgenauigkeitsspindel mit HSK-Aufnahme
- Bildverarbeitungssystem mit telezentrischem Objektiv
Nutzung in der Lehre:
- Prozesskette CNC-Technik (FtTL)
- Projekte von Studierenden und Industrie
Standort: Berliner Tor 21, Raum 015
Rauheitsmessplatz HOMMEL Tester T8000
Technische Daten:
- Tastschnittverfahren
- Messstrecken bis 60mm
- Filter RC, Gauß (M1/M2), λc, λf
Einsatz in der Lehre:
- Hartdrehen (FBV)
- Studierendenprojekte
Standort:
- Berliner Tor 21, Raum 106
Kreisformtest RENISHAW
Technische Daten:
- Induktive Messwerterfassung
Einsatz in der Lehre:
- Kreisformtest (PML)
Standort:
- Berliner Tor 21, Raum 015

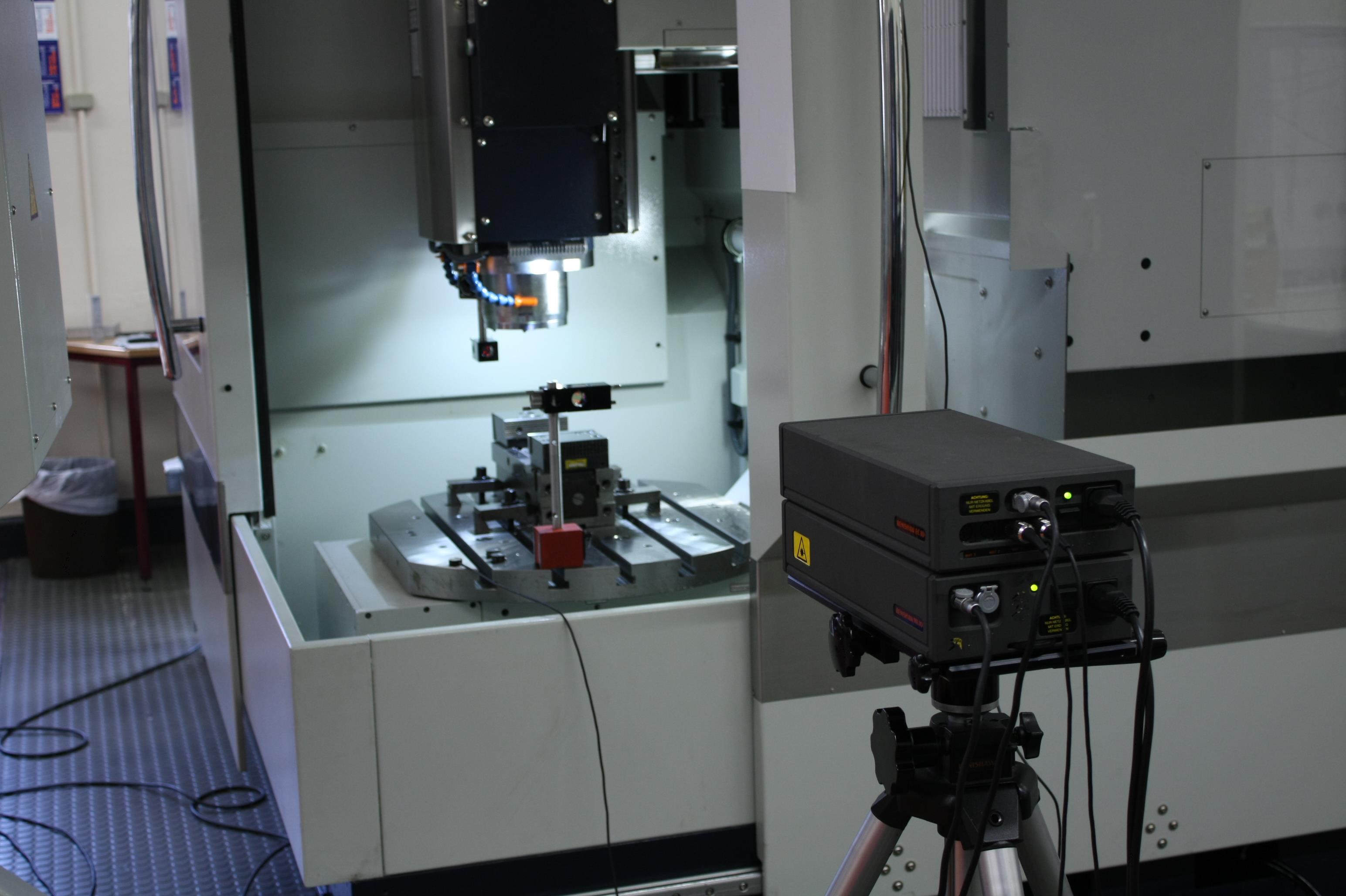

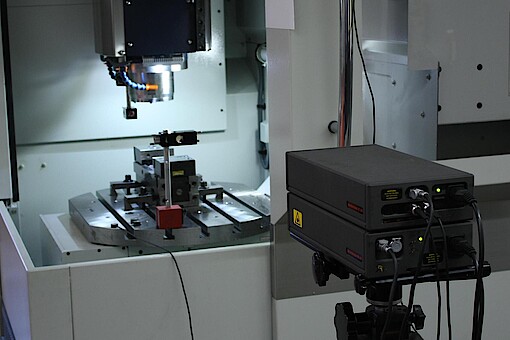

Laserinterferometer RENISHAW
Technische Daten:
- Laser Klasse II
Einsatz in der Lehre:
- Positionsgenauigkeit (PML)
Standort:
- Berliner Tor 21, Raum 106
